外構工事の「図面」ってなに？どんな場面で必要になる？

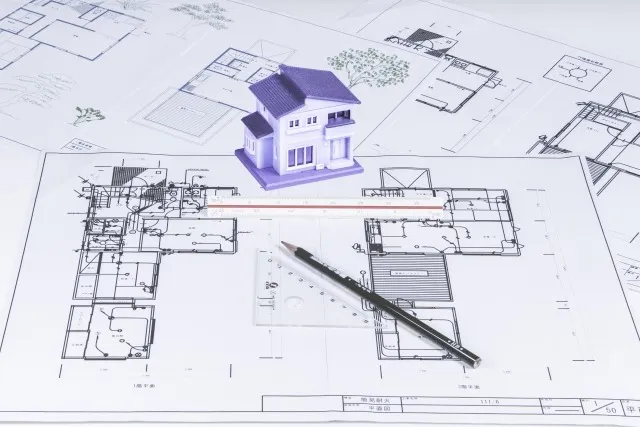

外構工事における図面とは、お住まいの敷地や建物の外回りにどのような工事を施すのかを描いた設計図のことです。例えば、

• 門柱の位置と大きさ
• 駐車場のサイズや形状
• アプローチのデザインや素材
• フェンスや目隠しの高さ
• 物置の配置や芝生の範囲


など、外構空間のレイアウトや寸法、仕様を可視化したものが「図面」です。

「家を建てたときに図面をもらったけれど、それを使って外構もお願いできるのでは？」と思われる方もいらっしゃるかもしれません。建物の設計図（建築図面）と外構の図面は、それぞれ役割が異なる別のものです。建物の外壁や基礎、排水経路などの情報は共有されますが、外構特有の配置や高さの設定、仕上げ素材などの詳細は、専用の「外構図面」が必要不可欠となります。

敷地全体に対して、どこに何を配置するかを視覚的に示した図面です。門柱・駐車場・玄関アプローチ・庭などの位置関係を一目で確認でき、外構全体のレイアウトを把握するうえで非常に重要な役割を果たします。これが工事計画の土台となる図面です。

配置図よりもさらに詳しく、各部分の寸法や使用する素材、設置位置の距離などが具体的に記載された図面です。職人が実際に施工するための基準になります。精度の高い仕上がりを実現するためにも、非常に重要な図面です。

立面図は、外構を横から見た断面図のようなもので、門柱やフェンスなどの高さのバランスや、デザインの印象を確認するのに役立ちます。さらに3D化されたパース図では、完成後のイメージをよりリアルに把握できます。

フェンスの基礎部分やブロック塀の内部構造など、外構の安全性や耐久性を確保するための重要な情報が記載された図面です。特に、高さのある構造物やRC擁壁などの場合は、建築基準法や安全基準に沿った詳細図の提出が求められることもあります。

最も一般的なのが、「施工前のプラン提案と見積もりの場面」です。図面をもとに、以下のような内容を明確にすることができます。

• どんな外構になるのか
• 使う素材や面積
• 必要な工期や職人の数


などが可視化され、具体的な金額やスケジュールも算出できます。図面なしで進めると、想定外の費用が発生したり、「イメージと違う・・・」という後悔につながる恐れがあります。

塀やフェンスの位置が隣地との境界線に関係する場合や、道路との接道に規制がある場合は、図面があることで行政手続きやトラブル回避に役立ちます。特に擁壁や高低差がある土地では、構造や排水計画を含めた詳細図の提出を求められるケースもあります。

複数の業者に見積もりを依頼する際、図面があれば同じ条件で比較がしやすくなります。「A社はアプローチが狭いけどB社は広め」など、内容の違いを視覚的に把握できるため、納得して業者を選ぶ判断材料になります。
